手術示教系統手術室及示教室設備接入及部署

來源：本站原創發布日期：2022/5/12 10:08:51已有 人瀏覽

手術示教系統手術室及示教室設備接入及部署

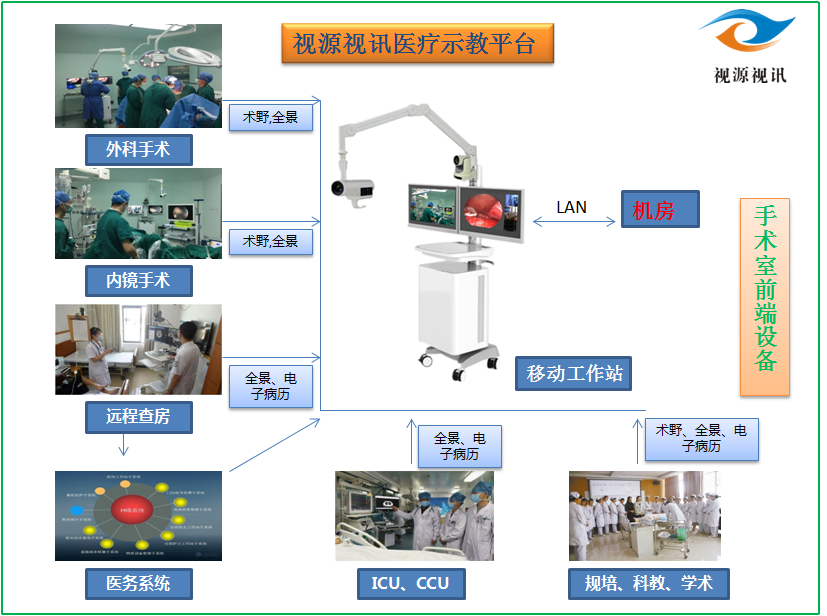

在醫療日常應用中，常規手術示教醫療設備主要有術野攝像機、全景攝像機、腔鏡、內鏡、PACS、HIS、監護、PC及各科室醫療影像設備，其中最重要的術野攝像機和腔鏡設備與視源視訊手術示教系統的對接主要是通過視頻接口對接實現，將這些設備的圖像通過自帶視頻輸出接口接入視源視訊手術室示教工作站

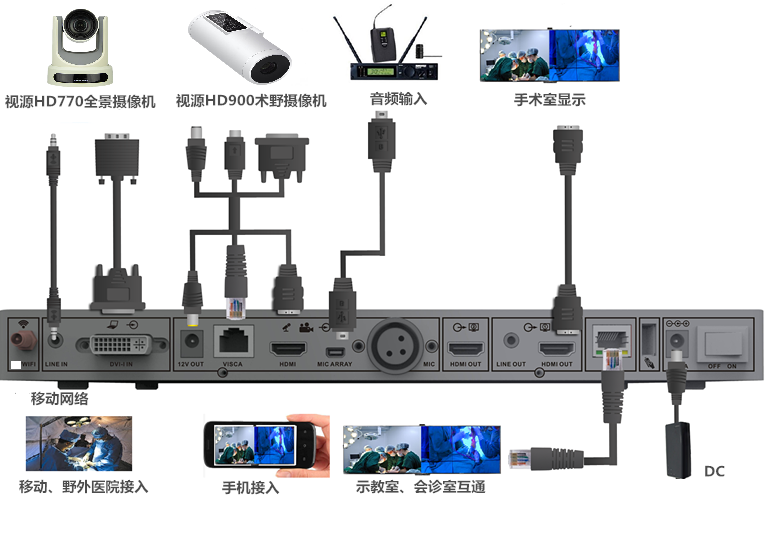

視源視訊一體化手術示教工作站和手術示教工作站SY-6100V支持SDI和DVI-I高清接口，支持CVBS、S-Video標清接口，其中DVI-I接口還可根據需要轉換成HDMI、色差分量、VGA等接口類型以便接入不同類型的設備；手術示教工作站具有二2-8路DVI-I、SDI高清接口，可根據需要轉換成HDMI、色差分量、VGA等接口類型以便接入不同類型的設備。設備連接圖如下：

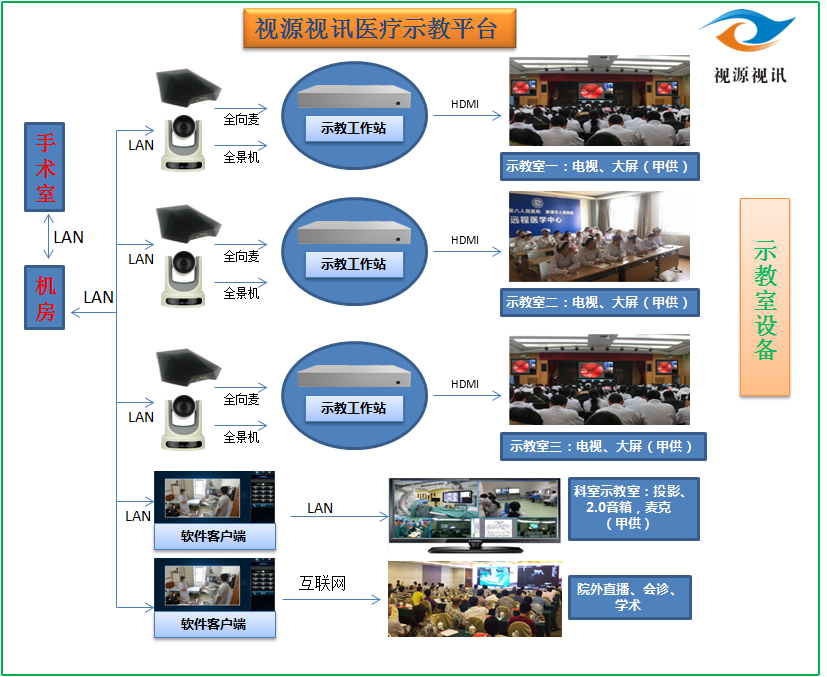

示教室部署

示教室是手術示教的示教中心，可將需要能夠靈活接收并顯示從手術室傳送出的實時手術影像畫面，同時也能組織分會場進行遠程互動

音視頻采集

在示教室部署一臺手術示教工作站SY-6100V,一臺SY-HD770高清全景攝像機，用于對示教室醫師畫面拍攝。攝像機支持1080p高清信號輸出并支持20倍光學變焦。配套的全向數字麥克風或者手持無線麥克風用于講解醫師的聲音采集。

通過手術示教工作站實現對任意圖像的選看。示教室主要用于講師對學員講解整個手術的過程。

示教室輸出顯示

通過示教工作站，醫護人員可以遙控方式任意選取手術室內的術野攝像機圖像、全景攝像機圖像或者示教室圖像在本地顯示設備上顯示。

建議根據示教室面積大小和實際環境建議部署不同的顯示設備：

1、示教室（多功能廳），可選擇部署工程投影機或LED屏。

2、示教室面積較大時，可以部署2臺100寸大屏，也可以部署多臺投影儀。

3、示教室面積一般時，可部署1臺75寸電視機，也可選擇部署投影儀。

4、示教室面積較小時，可部署1臺65寸電視機，也可選擇部署投影儀。

醫療設備接入

視源視訊示教工作站6100V具備DVI、HD-SDI、CVBS等視頻接口，支持各類場景信號及醫療設備信號接入：

1、醫療場景信號：全景攝像機、術野攝像機及手術室現場音頻信號接入；

2、監護設備信號：監護儀、麻醉機等監護設備信號接入；

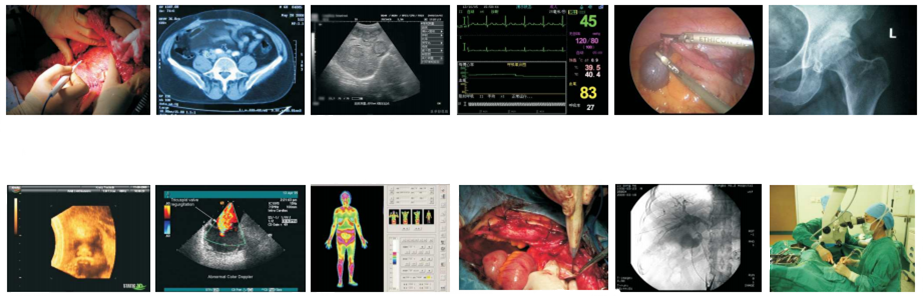

3、影像設備信號：超聲設備、腔鏡設備、核磁共振設備等。

視源視訊手術示教系統，術野攝像機
